空气流程中空压机配件的功能简介详情介绍

气体由空气滤清器滤除尘埃之后，经由进气阀进入机头被压缩，并与润滑油混和。与油混和的压缩空气排至油气分离桶，再经油气分离器、压力维持阀及后冷却器之后进入用气管网。

然后在进入我们的主题，对空气流程中主气源通路上各空压机配件功能进行一下简要的说明：

一、油气桶

油气桶有油气分离和储油两种功能。压缩后的油气混合物排至油气桶，在油气桶内旋转可以分离出大部分的润滑油，油气桶内存较多的润滑油，避免刚分离出来的热油立即参与下一个循环，有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔，供加油用，静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油(水)球阀，应在每次运转前略微打开球阀，以排除油气桶内的凝聚水。一旦有油流出，迅速关闭。由于油气桶的宽大截面积，可使压缩空气流速减小，有利于油滴分离，起到初步除油的作用。

二、空气过滤器

空气过滤器为一干式纸质过滤器，过滤纸细孔度约为5μm左右。其主要功能是滤除空气中的尘埃，避免螺杆转子过早磨损，油过滤器和油细分离器过早阻塞。通常每工作500小时，应取下清除其表面的尘埃。清除的方法是使用低压空气将尘埃由内向外吹除。

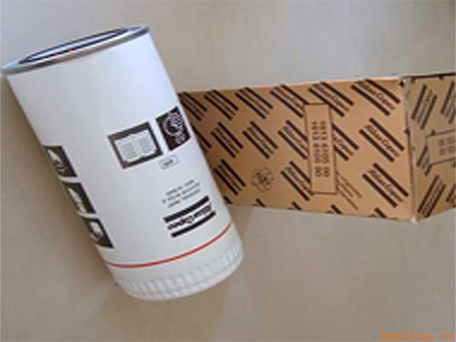

三、油气分离器

油气分离器滤芯采用多层细密的特种纤维制成，压缩空气中所含雾状润滑油经过油细分离器后几乎可被完全滤去，油颗粒大小可控制在0.1μm以下，含油量则可小于3PPM。

四、进气阀

进气阀为碟式进气阀，主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制;有两种控制方式，一种开关式，当压力到达高限设定值，关闭进气口，压力降到低限设定值，重新打开进气口全负荷工作。另一种容调控制，进气阀门的碟片微闭配合比例阀进行容调控制，适应外部用气量，使压力稳定在一定范围内，压力未到容调压力，进气阀门的碟片全开，此时空压机全负荷运转。

五、安全阀

当油气桶内气体压力比额定排气压力高出1.1倍时，安全阀即会自动起跳而泄压，使压力降至额定排气压力以下。

六、后冷却器

由最小压力阀流出的压缩空气，通至后冷却器。后冷却器与油冷却器制成一体，其结构相同，皆为板翘式。冷却风扇将冷空气抽进，吹过后冷却器翘板。冷却后的压缩空气温度一般在环境温度+15℃以下。
